N系列數控式高速管道切割坡口一體機

N系列數控式高速管道切割坡口一體機(坡口機),是針對管道批量預制加工研發的切割坡口一體機,是一臺高端的高效型數控坡口機。采用沃爾特自主研發的數控系統,伺服電機驅動...

產品視頻

產品介紹

產品簡介

 N系列數控式高速管道切割坡口一體機(坡口機),是針對管道批量預制加工研發的切割坡口一體機,是一臺高端的高效型數控坡口機。采用沃爾特自主研發的數控系統,伺服電機驅動,雙液壓夾緊系統,自動對中,可對各種等級的碳鋼、不銹鋼、合金鋼鋼管進行定長切割,管端坡口等管道預制加工。其加工速度快,精度高,坡口質量好,易于操控,適用于石油、化工、天然氣、核電等行業管道切削加工??蛇x配管道自動定長系統,也可與物流系統組合,便于形成高效的流水線作業,是各種管道預制加工的關鍵設備。


產品特點

1、一臺高效的管道切割坡口預制加工的數控加工中心,人機對話參數預置
2、適用于管道批量預制加工,切割坡口同時完成,一次切割,雙面坡口
3、前后兩組液壓夾緊系統,自動對中,精準牢靠
4、內置循環水冷系統,提高機器和刀具的使用壽命
5、主機升降設計,完美適應不同規格管道在同一物流系統上使用
6、獨立伺服電機驅動,可實現:聯動、差動、獨立進退刀
7、通過觸摸屏設定好參數,進刀、退刀、切削量、刀具補償均由程序自動控制,智能高效
8、切割效率示例:管徑273mm,壁厚23mm,3分鐘內完成一個切割坡口
9、碳鋼、不銹鋼、合金鋼等金屬管道的U、V、J、Y等多種形式坡口
10、可選配管道自動定長系統,也可與物流系統組配成高效管道切割坡口預制生產線


加工功能

 1、管道切斷

 2、管端坡口

 3、管端平口

 4、同時切斷坡口

 5、復合坡口

 6、鏜孔

 7、車槽

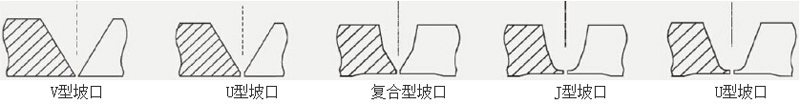

坡口類型

 V型坡口,J型坡口,U型坡口,雙坡口,復合型坡口


 坡口類型及坡口角度,以及加工管道材質,請訂購前申明

技術參數
型 號/參數

N12

N18

N24

N35

加工范圍

2''-12''
       50-325mm
5.1''-17.7''
       130-450mm
12''-24''
       323-610mm
24''-35''
       610-914mm

夾緊裝置

自動自動自動自動

額定功率

5.57.51115

升降行程

200200200200
進刀行程100100100100
刀盤轉速0-500-420-350-25
切削壁厚單刀不銹鋼:20 碳鋼:25
       多刀操作:50
機器重量(T)55811
輔助裝置
物料運輸裝置----
物料儲存裝置----
升降臺****
排屑裝置****
冷卻潤滑裝置****
刀架設備****

 注:"*"為標配裝置,"-"為選配裝置

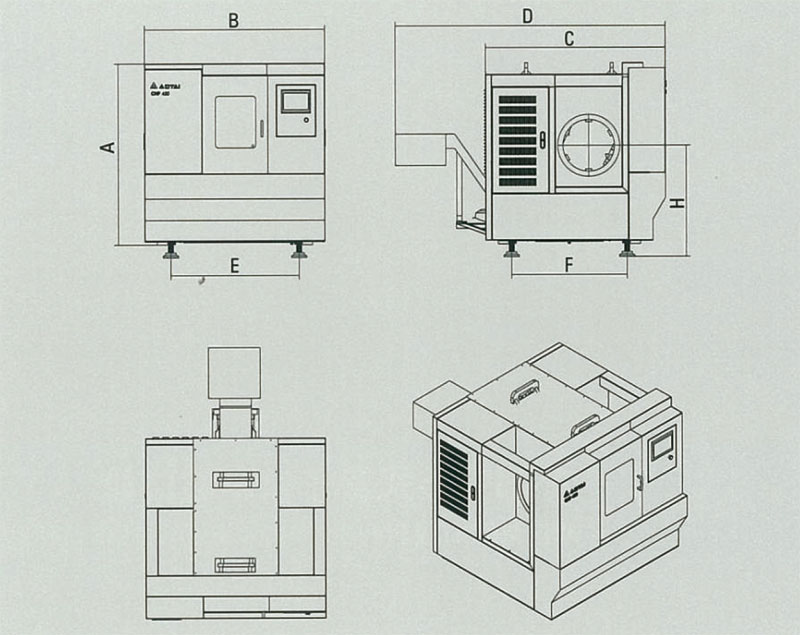

機床尺寸
型號/參數ABCDEFH
N12175017361710261612401120900-1100
N18175017401740261612401120950-1200
N24195019401940281614401440950-1200
加工刀具

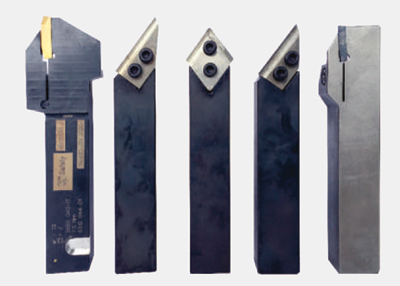

%E5%B5%8C%E5%85%A5%E5%BC%8F%E5%88%80%E5%85%B7.jpg嵌入式刀具
刀柄材質:40Cr   刀片材質:硬質合金,
種    類:切斷刀,坡口刀,雙面坡口刀 ,復合坡口刀
角    度:0度,30度,37.5度,雙面30度,37.5+10度

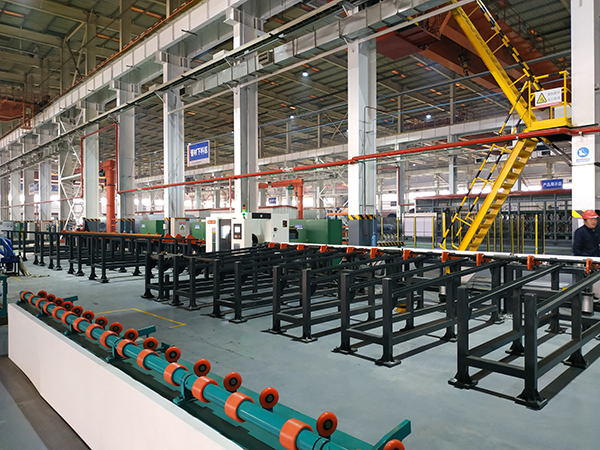

物流系統
管道進料輸送系統.jpg 管道出料輸送系統.jpg
管道進料輸送系統管道出料輸送系統
管道定長輸送系統管道換向輸送系統

按需定制配套物流系統,一切從滿足用戶需求出發。自動進給或手動進給可選,輥架長度和尺寸大小按需定制


產品應用

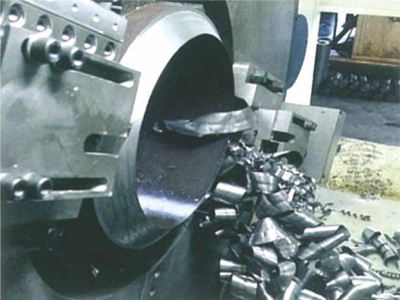

管端坡口.jpg管端坡口

雙面切割坡口.jpg雙面切割坡口
