OM系列數控式高速管道切割坡口機

OM系列數控式高速管道切割坡口機,是針對管道批量預制加工研發的切割坡口一體機,是一臺高端的高效型管道切割坡口數控加工中心。采用自主研發的數控系統,伺服電機驅動,雙...

產品視頻

產品介紹

產品概述
OM系列數控式高速管道切割坡口機,是針對管道批量預制加工研發的切割坡口一體機,是一臺高端的高效型管道切割坡口數控加工中心。采用自主研發的數控系統,伺服電機驅動,雙液壓夾緊系統,自動對中,可對各種等級的碳鋼、不銹鋼、合金鋼鋼管進行定長切割,管端坡口等管道預制加工。其加工速度快,精度高,坡口質量好,易于操控,適用于石油、化工、天然氣、核電等行業管道切削加工??蛇x配管道自動定長系統,也可與物流系統組合,便于形成高效的流水線作業,是各種管道預制加工的關鍵設備。

產品特點
1、完全的冷切割方式,不改變管子材質;
2、高速切割加工,加工類型和切削速度由程序控制;
3、中空式雙向液壓夾緊系統,自動對中,自動夾緊;
4、內置循環水冷系統,提高刀具和機床的使用壽命;
5、首次對刀,后續可自動記憶刀具位置,輕松設置刀補;
6、進刀系統采用獨立伺服電機驅動,實現聯動或獨立進退刀;
7、同時切割和坡口,也可單切斷,單坡口,或切斷同時雙面坡口;
8、可加工的切割坡口形式:U型,V型,J型以及雙V型和復合型;
9、獨創(chuàng )數控系統,填空式人機對話,參數預設,讓一切變得更簡單;
10、主機自帶升降系統,完美適應不同直徑規格的管道在同一物流線上使用;

加工功能:
1、管道切斷 ;
2、管端坡口;
3、管端平口;
4、同時切斷坡口;
5、復合坡口;
6、鏜孔;
7、車槽

坡口類型:

V型坡口,J型坡口,U型坡口,雙坡口,復合型坡口

坡口類型及坡口角度,以及加工管道材質,請訂購前申明

技術參數:

型號加工范圍加工壁厚刀盤轉速功率
OD mm單刀多刀rpm主軸夾緊升降進刀
OM633-1684-25500-1004.52.2 0.55  2.0
OM1250-3254-25500-505.52.20.552.0
OM18130-4505-25500-427.52.2 0.55  2.0
OM24323-6105-25500-35112.2 1.5  2.0
OM30480-7626-25500-25112.21.52.0
OM36580-8656-25500-25112.2 1.5  2.0

相關技術參數僅供參考,不作為最終交貨標準

其他參數

電源要求:380V,50-60Hz,3P

升降行程:200mm

最短下料尺寸:300mm

刀具:采用成型坡口刀

刀塔數量:2刀位或4刀位

坡口角度誤差:±0.5

垂直度誤差:±0.5mm/300mm(管子直徑)

加工刀具:

%E5%B5%8C%E5%85%A5%E5%BC%8F%E5%88%80%E5%85%B7.jpg嵌入式刀具
刀柄材質:40Cr   刀片材質:硬質合金,
種    類:切斷刀,坡口刀,雙面坡口刀 ,復合坡口刀
角    度:0度,30度,37.5度,雙面30度,37.5+10度


物流系統
管道進料輸送系統.jpg 管道出料輸送系統.jpg
管道進料輸送系統管道出料輸送系統
管道定長輸送系統管道換向輸送系統

按需定制配套物流系統,一切從滿足用戶需求出發。自動進給或手動進給可選,輥架長度和尺寸大小按需定制

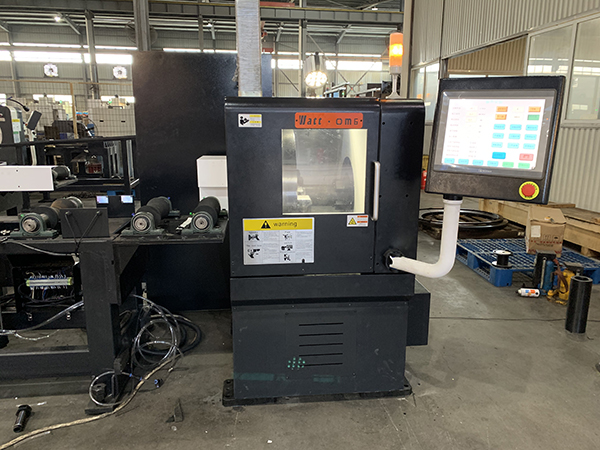

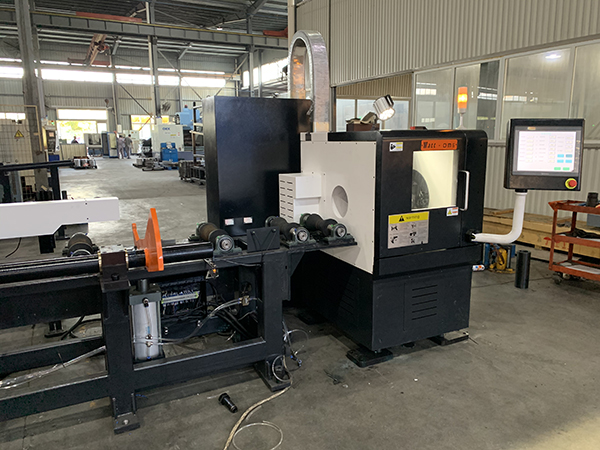

現場圖:
