沃爾特t系列內漲式管子坡口機,可對各種規格的管道端面進行坡口加工,也可對壓力容器,法蘭面進行切削加工,安裝和操作十分簡單。整機"T"字形的結構,設計巧妙,通過機械...
產品簡介
沃爾特t系列內漲式管子坡口機,可對各種規格的管道端面進行坡口加工,也可對壓力容器,法蘭面進行切削加工,安裝和操作十分簡單。整機"T"字形的結構,設計巧妙,通過機械式漲緊機構在管道內壁定位安裝,是一種便捷的管道坡口加工工具,更是一種移動的管端坡口小機床,適用于各種等級的碳鋼、不銹鋼、合金鋼等金屬材質和特殊的硬質工程材料坡口加工,廣泛應用于石油、化工、天然氣、食品、鍋爐、制藥、核電、場館建設等行業的管線安裝工程及管道搶修作業的現場。
產品特點
1、管子內徑安裝,自動定位并對中,安裝快速便捷;
2、管端焊接前快速坡口,倒角加工;
3、管內壁以及深孔加工;
4、平面,法蘭面,凸面以及密封槽加工;
5、完全的冷切割,不改變管子材質;
6、手動和自動兩種進給方式可選;
7、適用于各種等級的碳鋼、不銹鋼、合金鋼等金屬管材的端面坡口加工;
8、可根據客戶要求加工不同形式的坡口:“U”單“V”雙“V”及“J”型;
9、加工范圍:管子直徑從14mm到720mm,均可選型;
10、氣動或電動兩種驅動方式可選;
11、結構類型為:T型;
加工功能
1、管端內、外坡口
2、管端平口
坡口類型
技術參數
型號規格 | 加工范圍 mm | 坡口壁厚mm | 額定功率kw | 刀盤轉速rpm | |
電動式 | 氣動式 | ||||
T1-15 | QT1-15 | Ф12.5-15 | ≤3 | 1.43 | 70 |
T1-20 | QT1-20 | Ф15-20 | ≤5 | 1.43 | 70 |
T1-28 | QT1-28 | Ф20-28 | ≤ 6 | 1.43 | 70 |
T3 | QT3 | Ф28-76 | ≤ 15 | 1.43 | 53 |
T4 | QT4 | Ф45-105 | ≤ 15 | 1.43 | 34 |
T6 | QT6 | Ф60-170 | ≤ 20 | 1.43 | 34 |
T12 | QT12 | Ф150-330 | ≤ 20 | 1.43 | 14 |
T24 | QT24 | Ф300-600 | ≤ 20 | 2.0 | 12 |
動力參數
氣動式:氣動馬達驅動,空氣壓力0.8~1.0Mpa,耗氣量1500~3500L/min;
電動式:碳刷電機驅動,電源 110V或220V可選,功率:1.7-2.2KW,頻率:50~60Hz;

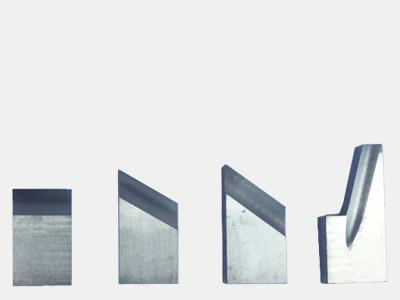

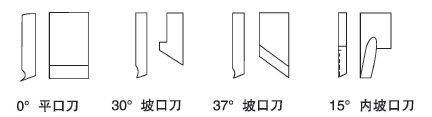

加工刀具
如需加工其他角度坡口,訂購前請申明,并請告知管道材質!

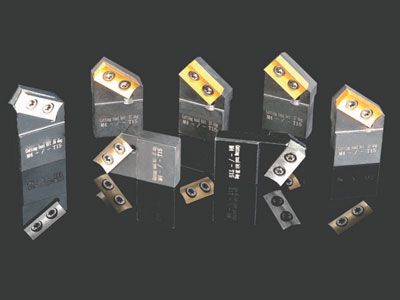

1、一體式刀具(標配) 一體式設計,可通過磨刀,循環使用; | 2、嵌入式刀具(選配) 一種規格刀片,不同角度的刀托,無須磨刀,更高性價比 |
操作方法
1. 測量需加工管子的內徑尺寸,根據漲緊塊圖表選取所需的漲緊塊,安裝在漲緊楔塊上,擰緊螺栓,確保固定牢靠、無松動。
2. 根據加工要求,選擇刀具圖表中合適角度的刀具,安裝在機器刀盤上,擰緊螺栓,固定刀具。
3. 旋轉進給手輪,伸長進刀主軸。
4. 將機器漲緊機構伸入管子中,刀盤上刀具與管子端面應留有足夠的進給空間。
5. 旋轉漲緊手輪,同時調整機器位置,確保機器進刀主軸與管子中心同軸。用呆扳手?jǐn)Q緊漲緊手輪上的螺帽。
6. 啟動馬達,旋轉進給手輪,刀刃與管壁接觸,進行坡口。
7. 完成加工后,先退出刀具,再松開漲緊機構,從管子上拆下機器。
