X系列彎頭坡口機

X系列產品為固定式高速?gòu)濐^坡口機,是對彎頭進行快速坡口加工的一種專用機床。自動液壓夾緊,可編程式自動進刀,本產品適應于碳鋼、不銹鋼、合金鋼等多種材質鋼管的多種坡...

產品視頻

產品介紹

產品簡介

 X系列產品為固定式高速?gòu)濐^坡口機,是對彎頭進行快速坡口加工的一種專用機床。自動液壓夾緊,可編程式自動進刀,本產品適應于碳鋼、不銹鋼、合金鋼等多種材質鋼管的多種坡口形式的加工,坡口質量好,工作效率高,操作簡單,適用于石油、化工、天然氣、核電等行業管道批量快速加工,是管道預制加工的關鍵設備

產品特點

1、完全的冷切割方式,不改變彎頭材質;

2、高速切割加工,加工類型和切削速度由程序控制;

3、夾具液壓夾緊系統,自動對中,自動夾緊;

4、首次對刀,后續可自動記憶刀具位置,輕松設置刀補;

5、進刀系統采用獨立伺服電機驅動,

6、可加工的切割坡口形式:U型,V型,J型以及雙V型和復合型;

7、專用數控系統,填空式人機對話,參數預設,讓一切變得更簡單;

加工功能:

管端坡口;管端平口;復合坡口;

坡口類型:

V型坡口,J型坡口,U型坡口,雙坡口,復合型坡口

坡口類型及坡口角度,以及加工管道材質,請訂購前申明

技術參數:


型號加工范圍加工壁厚刀盤轉速功率
OD mm單刀多刀rpm主軸夾緊升降進刀
X1250-3254-25500-505.51.5 0.55  2.0
X18130-4505-25500-427.51.5 0.55  2.0
X24323-6105-25500-35111.5 1.5  2.0
X36610-9146-25500-25111.5 2.0  3.0


注:相關技術參數僅供參考,不作為最終交貨標準


其他參數

坡口機結構:床身、齒輪箱、彎頭轉臺夾具90°一檔(自動四等分)、

(1)動力結構:齒輪箱、直線導軌。

(2)控制系統:采用專用數控系統(填空式輸入)控制,操作方便。

加工刀具


1、成型刀具:
 材質:M42和M35
 種類:坡口刀,雙面坡口刀,復合坡口刀,
 角度:0度,30度,37度

2、嵌入式刀具:
材質:40Cr   刀片材質:硬質合金,
種類:坡口刀,復合坡口刀
角度:0度,30度,37度


坡口效果圖
 可加工材料管道:碳鋼、不銹鋼、耐熱鎳鉻鐵合金、哈氏合金、雙向不銹鋼、超級雙向合金鋼等;

相關產品

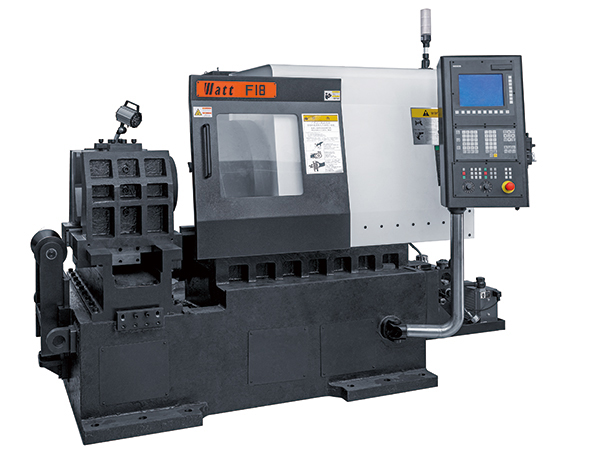

F18-固定式數控高效管端坡口機

沃爾特固定式高速管端面坡口機,是對管子端面進行快速坡口加工的一種專用機床。自動對中式液壓夾緊,可編程...

X系列彎頭坡口機

X系列產品為固定式高速?gòu)濐^坡口機,是對彎頭進行快速坡口加工的一種專用機床。自動液壓夾緊,可編程式自動...

H系列固定式數控高效管端坡口機

沃爾特H系列固定式高速管端面坡口機(固定坡口機),是對管子端面進行快速坡口加工的一種專用機床。自動對中...

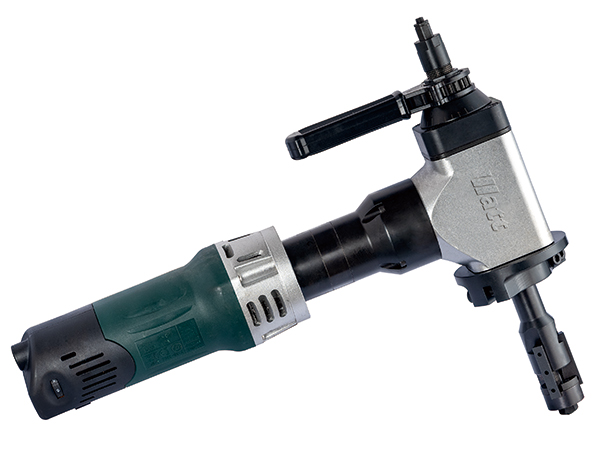

T系列內漲式管子坡口機
