管端坡口機

C系列外卡式管端坡口機

C系列外卡式管端坡口機，針對狹窄工作間，小管徑管道端面坡口加工而設計。采用外卡式定位安裝，不同規格漲緊塊適配不同管徑，定心更精確，裝夾更穩固，其結構更緊湊，操作...

產品介紹

產品簡介
 C系列外卡式管端坡口機，針對狹窄工作間，小管徑管道端面坡口加工而設計。采用外卡式定位安裝，不同規格漲緊塊適配不同管徑，定心更精確，裝夾更穩固，其結構更緊湊，操作簡單，廣泛應用于水冷壁、鍋爐鰭片、省煤器、過熱器、再熱器、電廠等行業中，單管和排管的坡口機加工。

產品特點
 1、加工管徑范圍廣；
 2、鋁合金機身，適宜高空作業；
 3、管外壁定位安裝，自動定心，手動進刀；
 4、可選配專用刀具可加工內螺紋管道；
 5、電動和氣動兩種驅動方式可選；

加工功能
 1、管端坡口
 2、管端平口
 3、內坡口

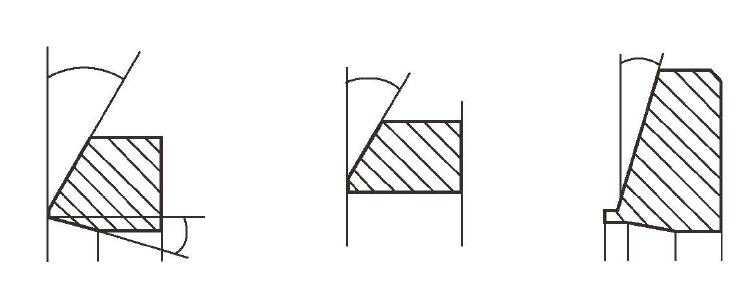

坡口類型



技術參數
型號

加工范圍
mm

坡口壁厚
     mm

進刀行程
mm

刀盤轉速
rpm

重量
 kg

尺寸
   mm
電動氣動

C53

QC53

0.31''-2.08''
Ф8～53

8mm

11 mm

0-58

25654x180x41

C63

QC63

Ф20～63

12mm

11 mm

0-55

30669x193x52

C73

QC73

Ф25～73

12 mm

11 mm

0-54

35675x193x55

C83

QC83

Ф30～83

12mm

11 mm

0-43

41679x193x59

C108

QC108

Ф50～108

12mm

11 mm

0-42

47681x240x69

驅動參數：

氣動式：馬達壓力0.8-1.0Mpa,耗氣量500-3500L/min

電動式：電機1.5KW 220V 50HZ 6檔固定調速

 漲緊夾頭
序號/型號

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

C53

Φ8

Φ10

Φ12

Φ14

Φ16

Φ18

Φ20

Φ22

Φ25

Φ28

Φ32

Φ38

Φ42

Φ44.5

Φ48

Φ51

Φ53

C63

Φ20

Φ22

Φ25.4

Φ28

Φ32

Φ38

Φ42

Φ44.5

Φ48

Φ51

Φ54

Φ57

Φ60

Φ63




C73

Φ25.4

Φ28

Φ32

Φ38

Φ42

Φ44.5

Φ48

Φ51

Φ57

Φ60

Φ63

Φ68

Φ70

Φ73




C83

Φ25.4

Φ28

Φ32

Φ38

Φ42

Φ44.5

Φ48

Φ51

Φ57

Φ60

Φ63

Φ68

Φ70

Φ73

Φ76

Φ83


C108

Φ50

Φ54

Φ57

Φ60

Φ63

Φ68

Φ70

Φ73

Φ76

Φ83

Φ89

Φ95

Φ108





一種規格漲緊夾頭適配唯一管徑，隨機標配四種規格漲緊夾頭，如需更多規格，購買前請聲明


動力選擇
電動式：
源供應方便，性能穩定，應用廣泛
電源要求：220-230V 1PH 50/60HZ
功率：1.43KW		氣動式:
安全防爆，性能穩定，便于維護
氣源要求：1500-2000L/min@0.63-0.8Mpa
功率：2HP

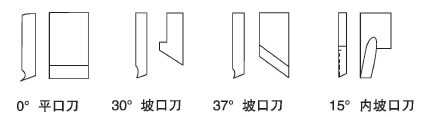

 加工刀具


為了滿足加工現場的各種要求，我們有豐富的刀具種類可供選擇，更可以按照客戶需求訂制不同角度，不同尺寸的刀具。

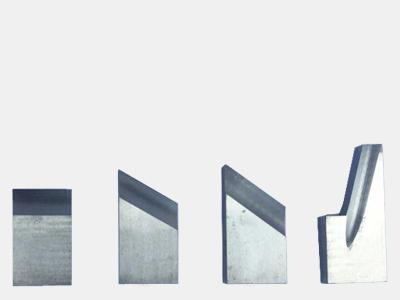

1、一體成型刀具
一體式設計，可通過磨刀，循環使用

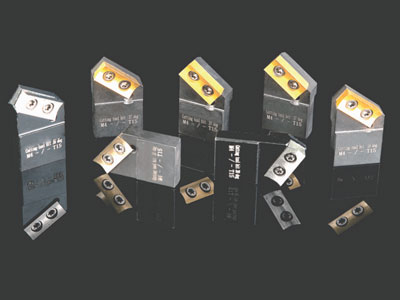

材質：M42和 M35		2、嵌入式刀具
一種規格刀片，不同角度的刀托，無須磨刀，更高性價比
刀托材質：40Cr
刀片材質：金屬陶瓷或硬質合金

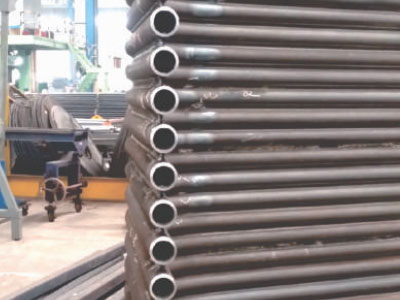

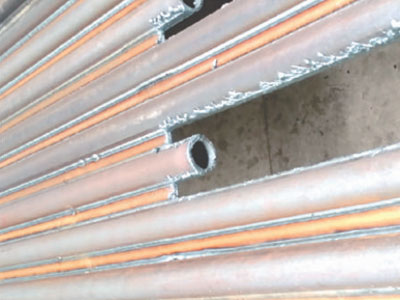

產品應用
