Y系列管道復合多功能加工機

Y系列管道復合多功能加工機，針對法蘭面和管道端面復合型坡口而設計，采用伺服電機驅動，沃爾特獨創數控系統，實現軸向和徑向聯動進給加工，刀具加工軌跡通過數控編程控制...

型號：Y
應用：管道加工
工序：坡口
直徑： Ф8‘’-178‘’
驅動：數控,液壓
標簽：管道坡口機 數控坡口機 液壓坡口機

產品視頻

產品介紹

產品簡介
Y系列管道復合多功能加工機，針對法蘭面和管道端面復合型坡口而設計，采用伺服電機驅動，沃爾特獨創數控系統，實現軸向和徑向聯動進給加工，刀具加工軌跡通過數控編程控制，讓野外現場的法蘭和管道復雜型維修及施工變得更容易。

產品特點

1、本系列產品針對大管徑，厚壁管的端面坡口以及面加工而設計制造；

2、大功率，動力強勁，極高的加工穩定性，滿足重載切削加工要求；

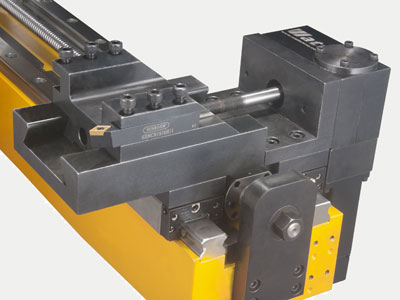

3、采用自動走刀托板設計，自動進刀，無須手動調整，坡口角度0～37°自由選擇；

4、三種驅動方式:氣動馬達，數控伺服電機，液壓馬達

加工能力
1、法蘭面
2、密封槽
3、螺旋形密封線，
4、同心圓密封線
5、復合型坡口

技術參數
型號	裝夾范圍	加工范圍	進刀行程 mm		電機功率 kw
型號	裝夾范圍	加工范圍	徑向	軸向	主軸	軸向	徑向
Y24	Ф8''-20''	Ф8''-24''	210	110	2.0	0.4	0.4
Y36	Ф20''-36''	Ф20''-40''	254	110	2.0	0.4	0.4
Y42	Ф24''-40''	Ф24''-56''	405	110	2.0	0.4	0.4
Y75	Ф46''-76''	Ф46''-80''	432	110	5.5	0.4	0.4
Y110	Ф87''-110''	Ф87''-120''	420	110	7.5	0.4	0.4
Y177	Ф87''-178''	Ф87''-178''	1156	110	11	0.4	0.4

相關技術參數僅供參考，不作為最終交貨標準

驅動參數：

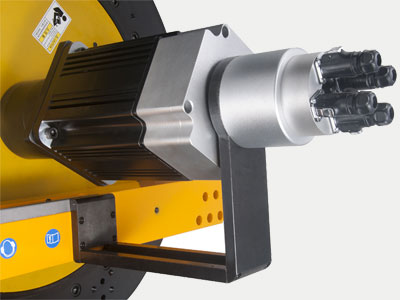

數控式：伺服電機驅動3.0kw-5.5kw 380v 50HZ 調速范圍：0-20rpm
液壓式：液壓馬達驅動 壓力12Mpa 流量28L/min 扭矩280N.M

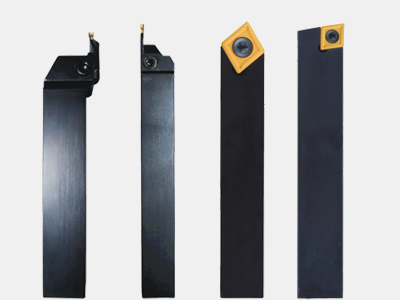

加工刀具:
刀柄材質：40Cr 刀片材質：硬質合金;
種類：切槽刀，法蘭面正刀、偏刀

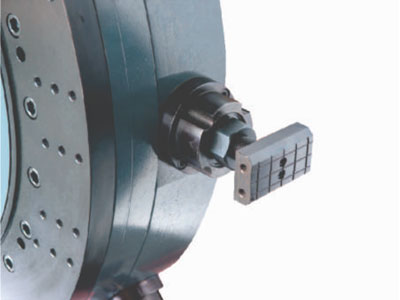

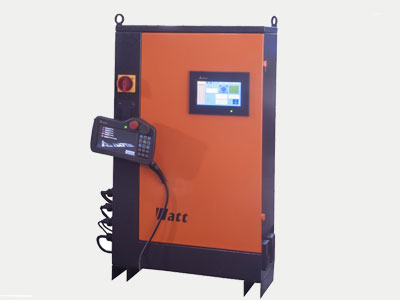

產品局部圖
