管端坡口機

S-II系列內漲式管子坡口機

沃爾特II系列-內漲式管子坡口機,采用自動走刀拖板機構設計,坡口角度可調范圍內任意調節;適用于厚壁管的坡口加工,更可對焊后的凸面法蘭和平面法蘭進行切削坡口加工。其...

產品視頻

產品介紹

產品簡介

     沃爾特II系列-內漲式管子坡口機,采用自動走刀拖板機構設計,坡口角度可調范圍內任意調節;適用于厚壁管的坡口加工,更可對焊后的凸面法蘭和平面法蘭進行切削坡口加工。其設計巧妙,切削量可微調,手動和自動兩種進給方式自由切換,管內徑安裝,是一種可移動的,功能強大的管端坡口機床,適用于各種等級的碳鋼、不銹鋼、合金鋼等金屬材質和特殊的硬質工程材料坡口加工,廣泛應用于石油、化工、天然氣、核電、等行業的重型管程安裝及管道搶修作業的現場。


 產品特點

1、切削量可微調;

2、坡口角度可調:0°-37°;

3、完全的冷切割,不改變管子材質;

4、手動和自動進刀兩種進給方式,自由切換;

5、可加工坡口形式:"U"單"V"雙"V"及"J"型;

6、加工范圍:內徑從80mm到820mm的不同規格管道,均可選型;

7、氣動或電動兩種驅動方式可選;


加工功能

1、管端外坡口;2、管端內坡口;3、管端平口;4、復合型坡口;

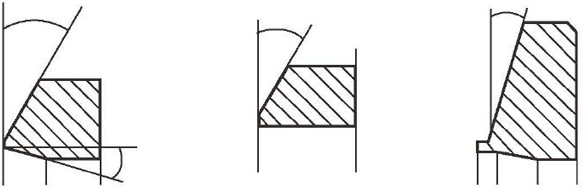

坡口類型



技術參數

型號規格

加工范圍mm

             坡口壁厚mm

額定功率kw

刀頭轉速rpm

電動氣動
S8-IIQS8-II

Ф80-240

≤75

1.43

16

S12-IIQS12-II

Ф150-330

≤75

1.43

14

S24-IIQS24-II

Ф300-600

≤ 75

2.0

10

S32-IIQS3-2II

Ф600-820

≤ 75

2.0

7


 動力參數

氣動式:安全防爆,性能穩定,便于維修。氣源要求:壓力0.63~0.8Mpa,耗氣量1500~2000L/min;

電動式:性能穩定,應用廣泛。電源要求:功率:1.43-2.0KW,電壓:220v;頻率:50Hz;

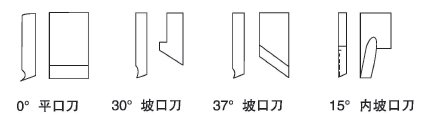

 加工刀具


   如需加工其他角度坡口,訂購前請申明,并請告知管道材質!

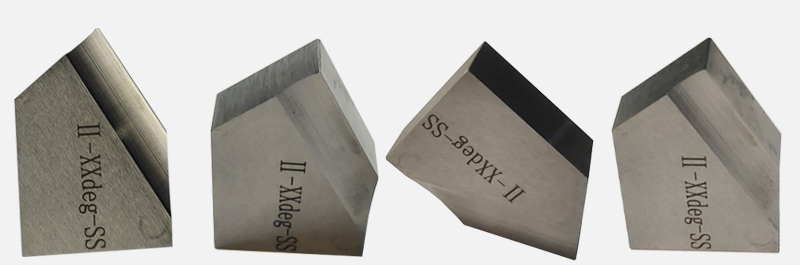

一體式刀具(標配)

一體式設計,可通過磨刀,循環使用;
材質:M42和 M35(選配)

操作方法

1. 測量需加工管子的內徑尺寸,根據漲緊塊圖表選取所需的漲緊塊,安裝在漲緊楔塊上,擰緊螺栓,確保固定牢靠、無松動。

2. 根據加工要求,選擇刀具圖表中合適角度的刀具,安裝在機器刀盤上,擰緊螺栓,固定刀具。

3. 旋轉進給手輪,伸長進刀主軸。

4. 將機器漲緊機構伸入管子中,刀盤上刀具與管子端面應留有足夠的進給空間。

5. 旋轉漲緊手輪,同時調整機器位置,確保機器進刀主軸與管子中心同軸。用呆扳手?jǐn)Q緊漲緊手輪上的螺帽。

6. 啟動馬達,旋轉進給手輪,刀刃與管壁接觸,進行坡口。

7. 完成加工后,先退出刀具,再松開漲緊機構,從管子上拆下機器。
